Kalibrierung von Kabelschutzrohren
Nachweis der Profilfreiheit vor dem Kabelzug, nach vereinbartem Kalibermaß.
Nach dem Verlegen und Verfüllen kann ein Rohr verformt sein, eine Muffe verschoben oder Material im Rohr festsitzen. Die Kalibrierung weist nach, dass der freie Querschnitt über die ganze Länge mindestens dem vereinbarten Maß entspricht. Das Ergebnis steht je Rohrzug im Protokoll, bevor das Kabel kommt.
Machbarkeit und Angebot meist innerhalb eines Werktags, sobald Rohrdaten und Kalibermaß vorliegen
- Kalibermaß nach Vorgabe des Auftraggebers
- Protokoll je Rohrzug
- Zugseil auf Wunsch im selben Durchgang
Wann kalibriert wird
| Anlass | Warum |
|---|---|
| Nach Verlegung und Verfüllung der Leerrohranlage | Bodenverdichtung kann das Rohr verformen oder die Muffen verschieben. |
| Vor dem Kabeleinzug oder Kabeleinblasen | Nachweis, dass der Querschnitt im Kalibermaß für das vorgesehene Kabel frei ist. |
| Nach einer Spülbohrung oder Querung | Die Zugkräfte beim Einziehen des Rohres können es ovalisieren. |
| Bei Übernahme einer fremd verlegten Anlage | Ein Nachweis durch Dritte vor der Abnahme. |
| Bei Bestandsrohren vor einer Neubelegung | Der Zustand ist unbekannt. |
Kalibrierdorn mit Treibmolch, geschoben mit Druckluft
Wir führen einen Kalibrierdorn aus Polyamid mit festem Durchmesser durch den Rohrzug. Der Dorn liegt lose im Rohr und dichtet nicht ab, deshalb läuft hinter ihm ein beschichteter Treibmolch, den die Druckluft schiebt. Kommt der Dorn am anderen Ende an, ist die Profilfreiheit nachgewiesen.
Wir kalibrieren Kabelschutzrohre und Leerrohre aus PE-HD, PVC-U und PP. Dorn und Treibmolch wählen wir passend zu Innendurchmesser und Kalibermaß.
-
01
Kalibermaß festlegen
Schriftlich und vor dem ersten Durchgang.
-
02
Rohrzug reinigen
Ist der Rohrzug nicht gereinigt, molchen wir ihn vor dem Kalibrieren.
-
03
Dorn und Treibmolch koppeln

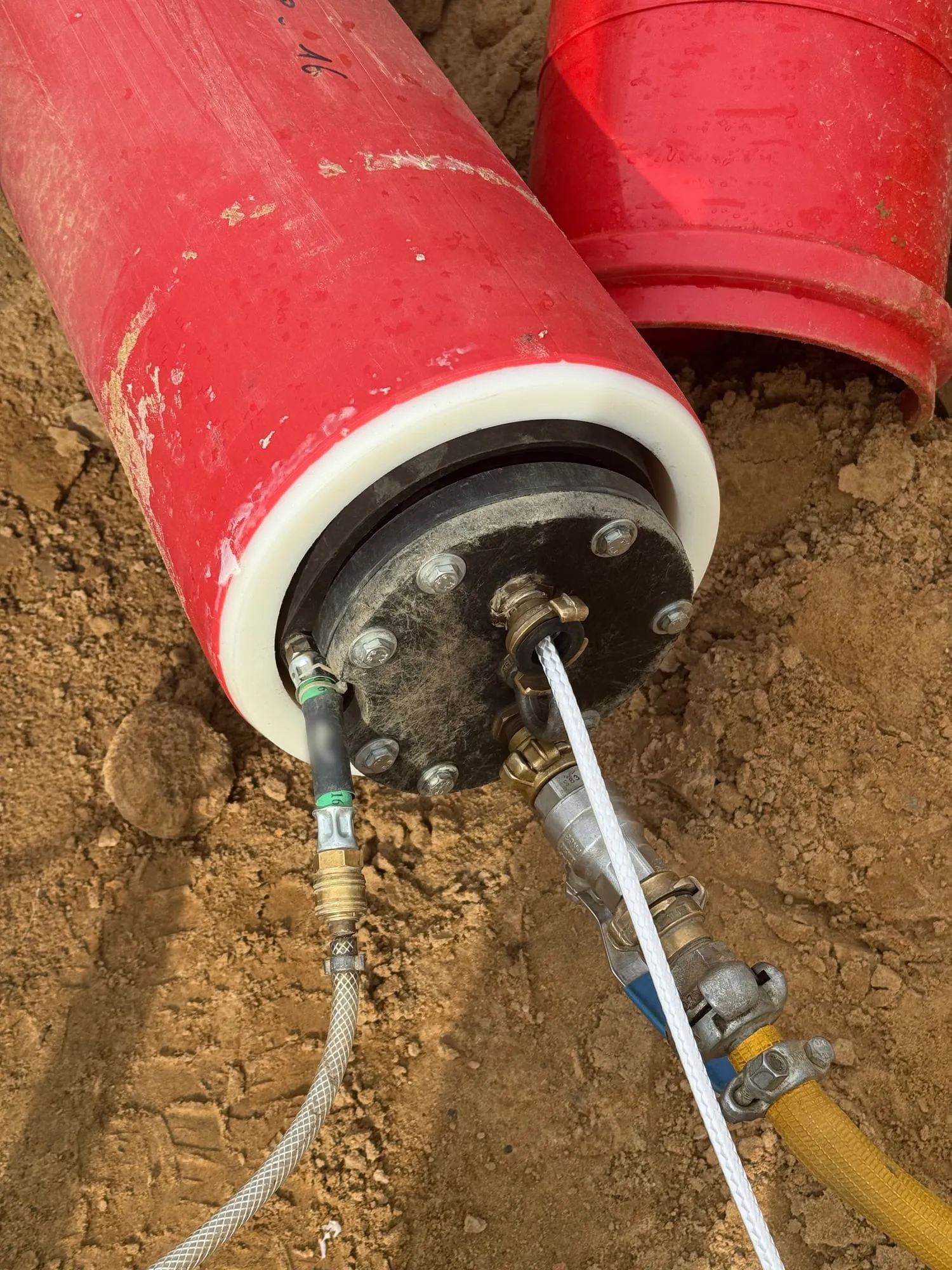

Der Dorn läuft vorn, der Treibmolch dahinter. Soll ein Zugseil eingezogen werden, hängt es am Treibmolch.
-
04

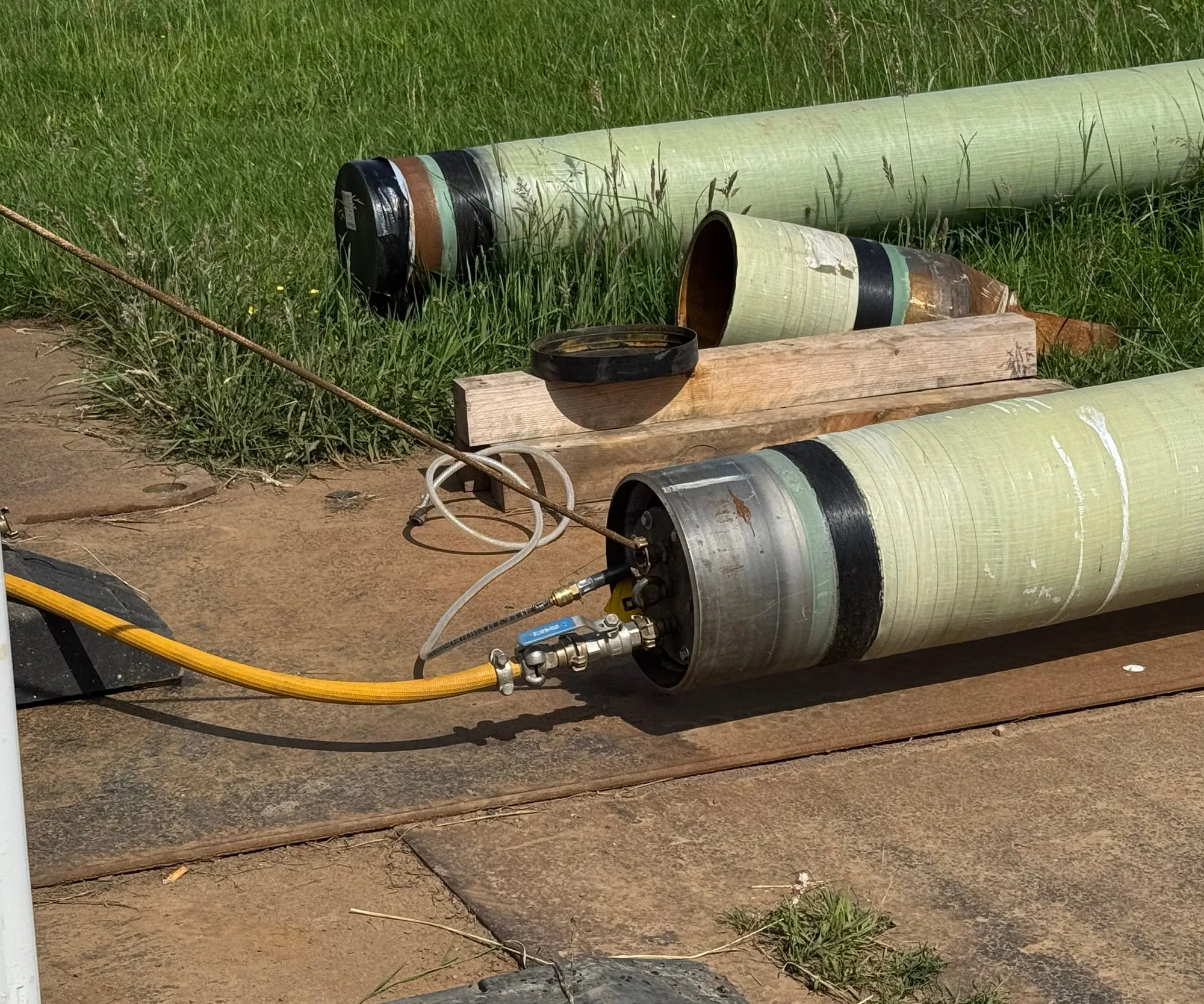

Mit Druckluft einschießen
Wir bauen den Druck langsam auf. Steigt er weiter und tritt am Zielende keine Luft aus, steckt der Dorn, und wir brechen ab.
-
05
Dorn am Zielende prüfen
Riefen oder Abrieb am Dorn halten wir im Protokoll als Hinweis fest. Das Ergebnis bleibt durchgängig, der Hinweis zeigt aber, dass der Dorn unterwegs angelegen hat.
Wenn der Dorn nicht durchkommt
Bleibt der Dorn stecken, lassen wir den Druck ab und erhöhen ihn nicht. Der Rohrzug wird als nicht durchgängig dokumentiert und Ihnen gemeldet, das weitere Vorgehen stimmen wir mit Ihnen ab.
Woran es liegt, zeigt eine Kamerabefahrung. Zur Rohrinspektion →
Ein Protokoll je Rohrzug, mit eindeutiger Aussage
Das Protokoll ist eine Grundlage für die Freigabe zum Kabelzug. Deshalb steht darin, ob der Rohrzug durchgängig ist oder nicht.
Im Protokoll steht
- Bauvorhaben, Auftraggeber, ausführender Betrieb, Datum, Uhrzeit und Bearbeiter
- Rohrkennung nach dem vereinbarten Schema, Anfang und Ende des Abschnitts, Länge laut Unterlagen des Auftraggebers
- Werkstoff, Außendurchmesser, Wanddicke und Innendurchmesser
- Kalibermaß, Kaliberlänge und Anteil am Innendurchmesser
- Verfahren (Druckluft mit Treibmolch)
- Ergebnis und Zustand des Dorns nach dem Durchgang
- bei Seileinzug Seilart, eingezogene Länge und Kennzeichnung beider Enden
- Unterschrift
Rohrnummerierung
Vor Arbeitsbeginn legen wir mit Ihnen fest, wie die Rohre an beiden Enden des Rohrzugs nummeriert werden, mit Blickrichtung und Nullpunkt.
Für die Anfrage genügen die Rohrdaten
Was für das Angebot noch fehlt, etwa Zugang zu den Rohrenden und Freigabe der Trasse, klären wir danach mit Ihnen.
Das Kalibermaß ist eine Vereinbarung
Das Kalibermaß richtet sich nach dem Kabel, das später eingezogen wird. Die Einbauanleitung A 535b des Kunststoffrohrverbands für PE-HD-Kabelschutzrohre der Telekommunikation nennt dafür keine Zahl. Sie verlangt, das Kaliber „in Abhängigkeit der vorgesehenen Belegung des Kabelschutzrohres mit dem Auftraggeber abzustimmen“. Fast wortgleich steht das in der Einbauanleitung des Rohrherstellers Schöngen für Kabelschutzrohre aus PVC-U, PE-HD und PP.
Die Handreichung des Bundesministeriums für Digitales und Verkehr zur Qualitätssicherung beim Glasfaserausbau nennt rund 85 Prozent des Rohrinnendurchmessers. Ist die ZTV TK Netz 40 oder ein anderes Regelwerk Vertragsgrundlage, gilt das Maß aus Ihren Vertragsunterlagen.
Das Maß entscheidet, was als Befund gilt. Bei 141 mm Innendurchmesser liegen zwischen einem Kaliber von 80 und einem von 90 Prozent rund 14 mm. Das Maß, mit dem wir rechnen, steht deshalb im Angebot.
| Außen-Ø × Wand | Innen-Ø | 80 % | 85 % | 90 % |
|---|---|---|---|---|
| 110 × 3,2 | 103,6 | 82,9 | 88,1 | 93,2 |
| 110 × 5,3 | 99,4 | 79,5 | 84,5 | 89,5 |
| 110 × 10,0 | 90,0 | 72,0 | 76,5 | 81,0 |
| 160 × 9,5 | 141,0 | 112,8 | 119,9 | 126,9 |
| 200 × 9,6 | 180,8 | 144,6 | 153,7 | 162,7 |
| 225 × 10,8 | 203,4 | 162,7 | 172,9 | 183,1 |
| 250 × 12,5 | 225,0 | 180,0 | 191,3 | 202,5 |
Kalibermaße auf 0,1 mm gerundet.
Was die Kalibrierung nachweist und was nicht
Keine Aussage zu
- Dichtheit
- Lagegenauigkeit des Rohres
- Biegeradien der Trasse und Zugkräfte beim späteren Kabelzug
- Werkstoffzustand
- Ablagerungen, an denen der Dorn vorbeikommt
- Lage und Aussehen einer Engstelle
Die Kalibrierung weist den freien Querschnitt nach.
Ob das Rohr dicht ist, zeigt die Druckprüfung.
Die Molchreinigung trägt Material aus, bis der Molch sauber austritt.
Keine dieser Leistungen ersetzt eine der anderen.
In dieser Reihenfolge arbeiten wir
- 1
Reinigen
Schaumstoffmolch mit Druckluft, so oft, bis er sauber austritt. Ohne Wasser, damit das Rohr trocken bleibt.
- 2
Druckprüfen
Dichtheitsprüfung mit Luft, Prüfverfahren und Prüfdruck nach Vorgabe des Auftraggebers.
- 3
Kalibrieren diese Seite
Kalibrierdorn mit Treibmolch, Nachweis der Profilfreiheit nach vereinbartem Kalibermaß.
- 4
Seileinzug
Zugseil am Treibmolch, im selben Durchgang wie die Kalibrierung. Beide Enden gekennzeichnet.
- +
Kamerabefahrung
Optional, wenn sichtbar werden soll, wie das Rohr innen aussieht. Zur Rohrinspektion →
Gereinigt wird zuerst. Ein Dorn, der an einem Sandpolster stehen bleibt, liefert einen Befund, der keiner ist, und eine Blase dichtet auf Sediment nicht ab.
Die Einbauanleitung A 535b des Kunststoffrohrverbands sieht die Kalibrierung „nach Abschluss der Dichtheitsprüfung“ vor. Das Zugseil ziehen wir ebenfalls erst nach der Druckprüfung ein, weil ein Seil im Rohr die Abdichtung der Prüfblase stören würde.
Verlangt Ihr Leistungsverzeichnis, vor der Druckprüfung zu kalibrieren, laufen Kalibrierung und Seileinzug in getrennten Durchgängen.
Was Sie bereitstellen
Damit der Termin hält, muss vorab Folgendes geklärt sein.
- Kalibermaß schriftlich vorgegeben oder freigegeben
- Rohrwerkstoff und Innendurchmesser bekannt, aus Außendurchmesser und Wanddicke oder aus dem Datenblatt
- Rohrzug gereinigt, oder die Reinigung ist mitbeauftragt
- Rohrenden an beiden Seiten zugänglich und offen
- befahrbare Aufstellfläche für unseren Kompressor am Startende
- eindeutige Rohrnummerierung an beiden Enden, oder die Kennzeichnung ist mitbeauftragt
- Ihre Freigabe, falls in Schächte eingestiegen werden muss
Leistungsverzeichnis und Vergabe
Die Leistung fällt unter die Position „Kalibrieren – Kabelkanalanlagen“ im STLB-Bau (Ausgabe 2026-04), Leistungsbereich 051 Kabelleitungstiefbauarbeiten, Kennung 3711. Als Beispieltext nennt die Position „Kalibrieren der Kabelkanalanlage zur Beurteilung der Profilfreiheit, mit Kalibermolch, Kabelschutzrohr aus PVC-U, DN 100, Zugang vom Schacht“. Abrechnungseinheit ist der Meter.
Der Beispieltext nennt kein Kalibermaß, es sollte deshalb in der Leistungsbeschreibung ausdrücklich festgelegt sein.
Die ATV DIN 18322 führt in Abschnitt 4.2 das „Kalibrieren und Reinigen bestehender Rohrstrecken“ als Besondere Leistung. Das Kalibrieren sollte deshalb als eigene Position ausgeschrieben sein.
Fragen zur Kalibrierung
Das, was mit dem Auftraggeber vereinbart wird. Die Einbauanleitung A 535b des Kunststoffrohrverbands und die des Rohrherstellers Schöngen nennen kein festes Maß, sie verlangen eine Abstimmung nach der vorgesehenen Belegung. Die Handreichung des Bundesministeriums für Digitales und Verkehr zur Qualitätssicherung beim Glasfaserausbau nennt rund 85 Prozent des Rohrinnendurchmessers.
Nein. Die Kalibrierung sagt, ob ein Körper mit dem vereinbarten Durchmesser durch den Rohrzug kommt. Wo eine Engstelle liegt und wie sie aussieht, zeigt erst die Kamerabefahrung. Die Dichtheit weist keine der beiden nach, dafür ist die Druckprüfung da.
Können Sie. Dann prüft allerdings derjenige, der verlegt hat, sein eigenes Werk. Wir sind an der Verlegung nicht beteiligt und halten das Ergebnis je Rohrzug im Protokoll fest.
Ja, auf Wunsch. Das Seil hängt am Treibmolch hinter dem Dorn, beide Enden werden gesichert und mit der Rohrnummer gekennzeichnet. Seilart und Durchmesser richten sich nach Ihrer Vorgabe. Soll der Rohrzug auch druckgeprüft werden, machen wir die Druckprüfung vorher.
Kalibrierung anfragen
Wir melden uns meist innerhalb eines Werktags, mit Rückfragen oder mit Machbarkeit und Angebot.
Für ein Angebot brauchen wir
- Rohrwerkstoff, Außendurchmesser und Wanddicke oder SDR
- Anzahl und Länge der Rohrzüge
- bei Kalibrierung das gewünschte Kalibermaß oder die vorgesehene Belegung
- bei Druckprüfung Prüfverfahren und Prüfdruck, falls vorgegeben
- bei Seileinzug Seilart und Durchmesser, falls vorgegeben
- Ort und geplanter Zeitraum
- ob die Trasse abschnittsweise freigegeben wird
Wenn ein Leistungsverzeichnis vorliegt, reicht der Auszug mit den betreffenden Positionen. Schicken Sie ihn per E-Mail an info@hexbee.de.
