Druckprüfung von Kabelschutzrohren
Dichtheitsprüfung mit Luft nach DIN EN 1610, mit aufgezeichnetem Druckverlauf.
Ein Leerrohr soll trocken und frei bleiben, bis das Kabel kommt. Durch eine undichte Muffe können Wasser und Boden eindringen. Die Druckprüfung zeigt, ob der Rohrzug dicht ist, und das Ergebnis steht je Prüfabschnitt im Protokoll.
Machbarkeit und Angebot meist innerhalb eines Werktags, sobald Rohrdaten und Prüfvorgabe vorliegen
- Verfahren LC oder LD nach DIN EN 1610
- Druckverlauf aufgezeichnet
- Protokoll je Prüfabschnitt
Wann druckgeprüft wird
| Anlass | Warum |
|---|---|
| Nach der Verlegung, vor dem Verfüllen des Grabens | Die Einbauanleitung A 535a des Kunststoffrohrverbands sieht die Prüfung abschnittsweise und vor dem Verfüllen vor. Die Muffen sind dann noch zugänglich. |
| Als Abnahmeprüfung nach dem Verfüllen | Nachweis am fertigen Rohrzug, bevor die Anlage übergeben wird. |
| Vor dem Kabeleinzug oder Kabeleinblasen | Nachweis, dass kein Wasser und kein Boden in den Rohrzug eindringen können. |
| Bei Übernahme einer fremd verlegten Anlage | Ein Nachweis durch Dritte vor der Abnahme. |
| Bei Bestandsrohren vor einer Neubelegung | Der Zustand ist unbekannt. |
Rohrzug verschließen, Luft aufbringen, Druckverlauf messen
Wir verschließen den Rohrzug an beiden Enden, bringen Luft auf den vereinbarten Prüfdruck und messen den Druck über die festgelegte Prüfzeit. Bleibt der Druckabfall unter dem zulässigen Wert, ist der Prüfabschnitt dicht.

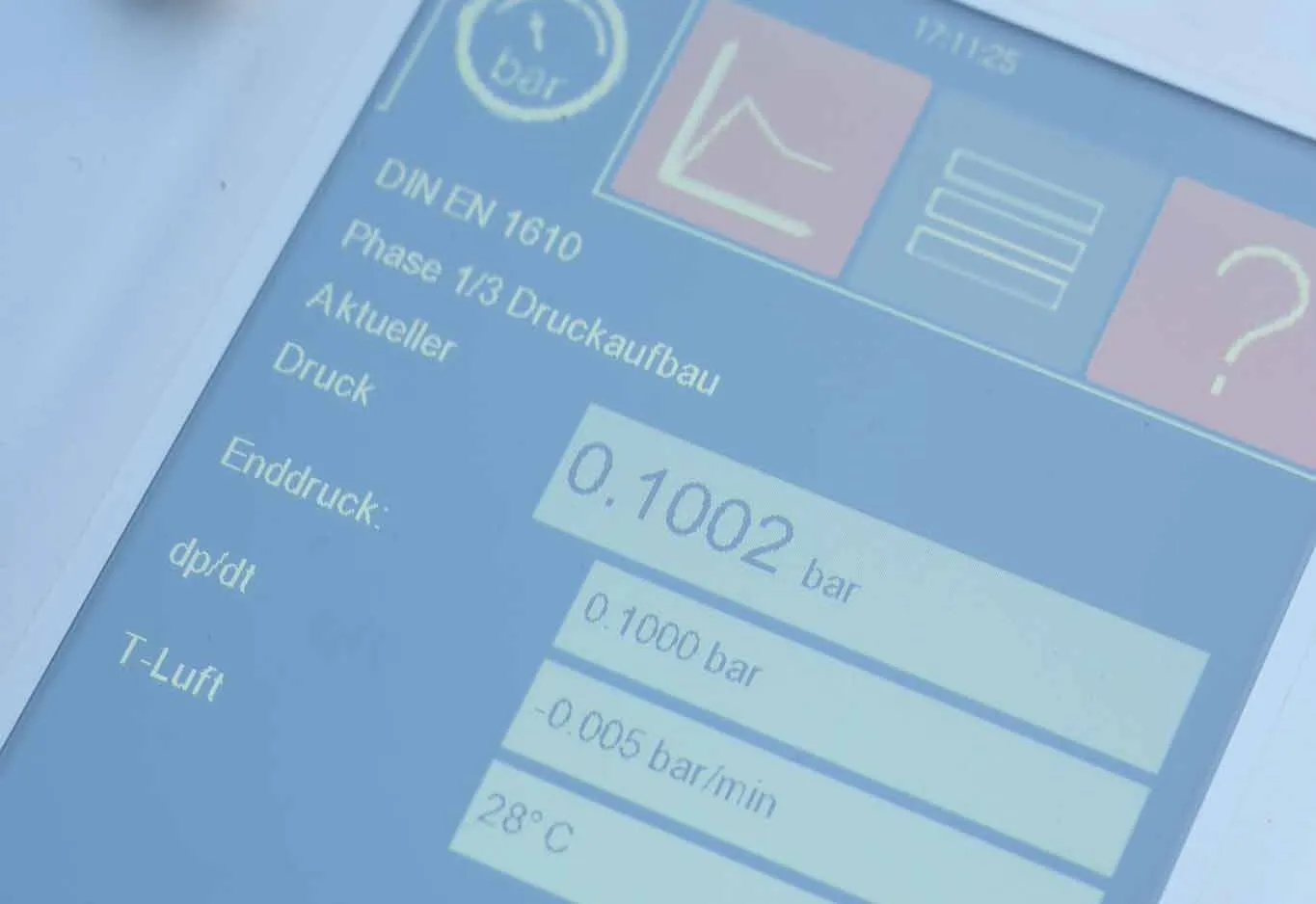

Geprüft wird nach DIN EN 1610, in der Regel mit Verfahren LC oder LD, sonst nach der Vorgabe in Ihrem Leistungsverzeichnis. Ein elektronisches Prüfgerät zeichnet den Druckverlauf auf und erstellt das Protokoll.
-
01
Prüfabschnitt und Prüfvorgabe festlegen
In der Regel ein Rohrzug von Schacht zu Schacht. Prüfverfahren und Prüfdruck lassen wir uns vor dem ersten Prüfabschnitt schriftlich bestätigen.
-
02
Rohrzug reinigen
Ist der Rohrzug nicht gereinigt, molchen wir ihn vorher.
-
03
Beide Enden verschließen

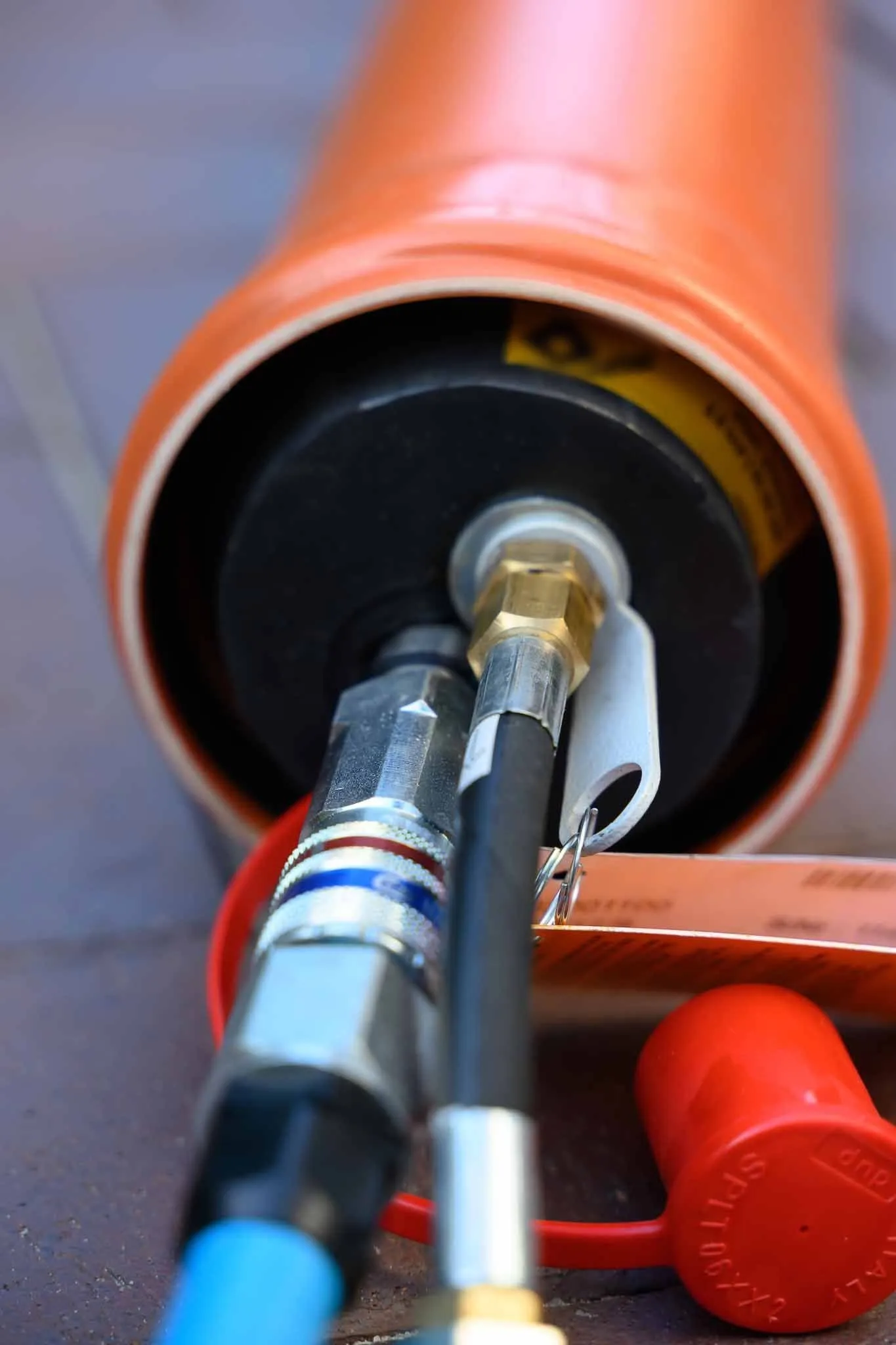

Mit Prüfblasen oder mechanischen Rohrverschlüssen, passend zum Innendurchmesser und zum Prüfdruck.
-
04
Anfangsdruck aufbringen
Etwa zehn Prozent über dem Prüfdruck. Die Prüfzeit beginnt erst, wenn der Druck gleichmäßig verläuft.
-
05
Prüfzeit messen
Auf Prüfdruck absenken, die Prüfzeit nach Norm einhalten, den Druckabfall mit dem zulässigen Wert vergleichen.
Wenn der Druck stärker abfällt als zulässig
Zuerst prüfen wir Verschlüsse und Anschlüsse und wiederholen die Prüfung. Bleibt der Druckabfall zu hoch, wird der Prüfabschnitt als nicht bestanden dokumentiert und Ihnen gemeldet.
Ob an Muffen oder Rohrwand ein sichtbarer Schaden vorliegt, zeigt eine Kamerabefahrung. Zur Rohrinspektion →

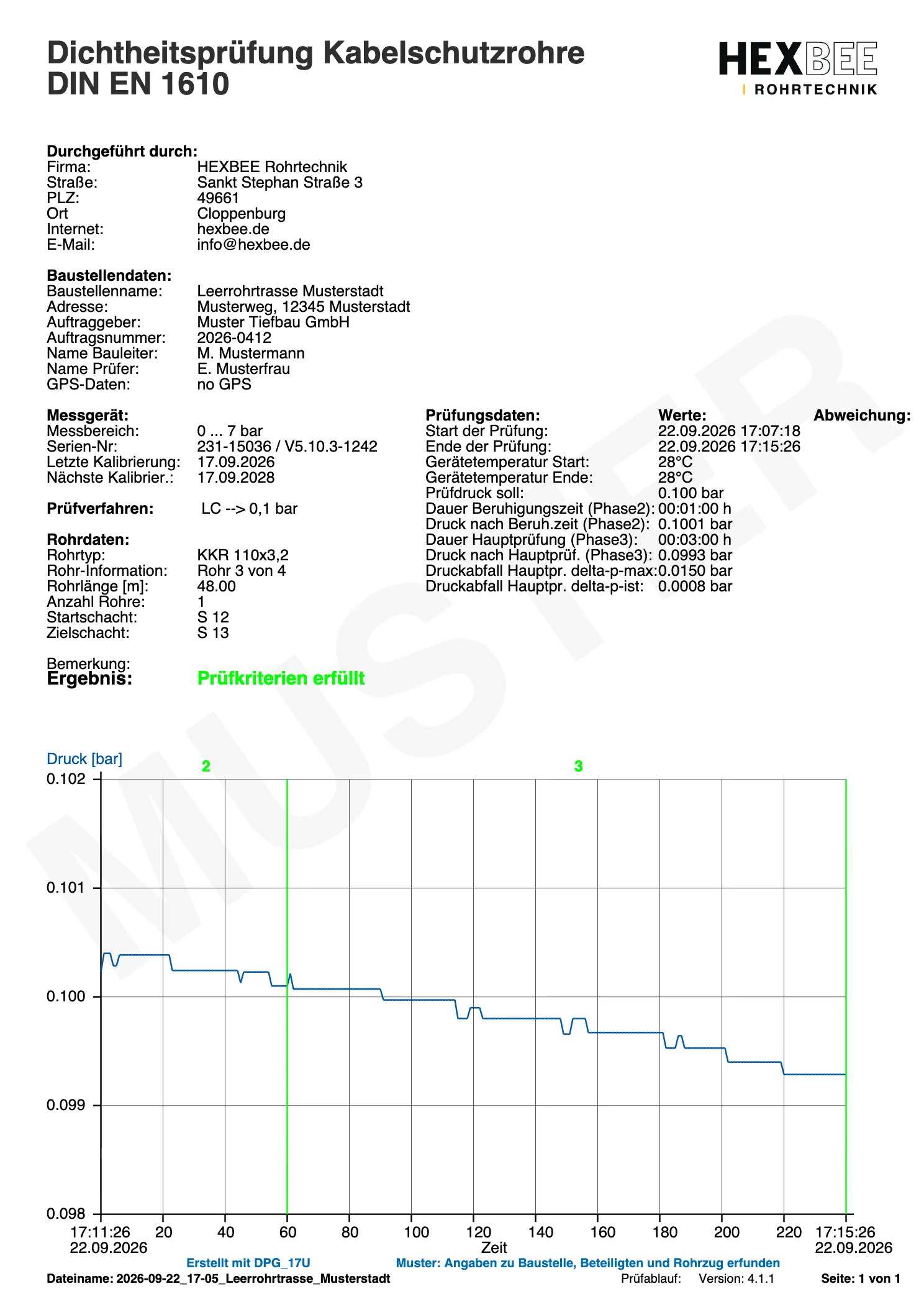

Ein Protokoll je Prüfabschnitt, mit Druckverlauf
Das Protokoll ist eine Grundlage für die Freigabe zum Kabelzug. Was das Prüfgerät nicht ausgibt, ergänzen wir auf einem Deckblatt.
Im Protokoll steht
- Protokollnummer, ausführender Betrieb, Baustelle, Auftraggeber, Bauleiter und Prüfer
- Prüfart (Vorprüfung oder Abnahmeprüfung), Prüfverfahren und Prüfdruck
- Rohrwerkstoff, Rohrtyp, Rohrkennung, Länge, Start- und Zielschacht
- Messgerät mit Messbereich, Seriennummer und Kalibrierdatum
- Beginn und Ende der Prüfung, Dauer von Beruhigungszeit und Prüfzeit
- Druck nach Beruhigungszeit und nach Prüfzeit, zulässiger und gemessener Druckabfall
- Ergebnis und Druckverlauf
- Unterschrift
Rohrnummerierung
Vor Arbeitsbeginn legen wir mit Ihnen fest, wie die Rohre an beiden Enden des Rohrzugs nummeriert werden, mit Blickrichtung und Nullpunkt.
Für die Anfrage genügen die Rohrdaten
Prüfvorgabe, Zugang zu den Rohrenden und Freigabe der Trasse klären wir danach mit Ihnen.
Prüfdruck und zulässiger Druckabfall
DIN EN 1610 kennt vier Verfahren für die Prüfung mit Luft. Sie unterscheiden sich im Prüfdruck und im zulässigen Druckabfall, die Prüfzeit hängt außerdem vom Durchmesser ab.
Für Kabelschutzrohre nennen die Einbauanleitungen A 535a und A 535b des Kunststoffrohrverbands einen Prüfdruck von 200 mbar mit Luft, die Einbauanleitung des Rohrherstellers Schöngen dazu einen zulässigen Druckabfall von 15 mbar. Das entspricht Verfahren LD.
| Verfahren | Prüfdruck | zulässiger Druckabfall | Prüfzeit |
|---|---|---|---|
| LA | 10 mbar | 2,5 mbar | 5 min |
| LB | 50 mbar | 10 mbar | 4 min |
| LC | 100 mbar | 15 mbar | 3 min |
| LD | 200 mbar | 15 mbar | 1,5 min |
Prüfzeiten für Rohre aus Kunststoff. Für andere Durchmesser gelten die Werte nach Tabelle 3 der Norm.
Die Baufachlichen Richtlinien Abwasser des Bundes weisen darauf hin, dass die hohe Messempfindlichkeit von LA und LB bei Störungen von außen zu Messungenauigkeiten führen kann. Sie empfehlen für die Prüfung mit Luft ausschließlich LC oder LD.
Was die Druckprüfung nachweist und was nicht
Keine Aussage zu
- freiem Querschnitt und Verformung
- Sauberkeit des Rohres
- Lage einer Undichtheit
- Lagegenauigkeit des Rohres
- Werkstoffzustand
Die Kalibrierung weist den freien Querschnitt nach.
Ob das Rohr dicht ist, zeigt die Druckprüfung.
Die Molchreinigung trägt Material aus, bis der Molch sauber austritt.
Keine dieser Leistungen ersetzt eine der anderen.
In dieser Reihenfolge arbeiten wir
- 1
Reinigen
Schaumstoffmolch mit Druckluft, so oft, bis er sauber austritt. Ohne Wasser, damit das Rohr trocken bleibt.
- 2
Druckprüfen diese Seite
Dichtheitsprüfung mit Luft, Prüfverfahren und Prüfdruck nach Vorgabe des Auftraggebers.
- 3
Kalibrieren
Kalibrierdorn mit Treibmolch, Nachweis der Profilfreiheit nach vereinbartem Kalibermaß.
- 4
Seileinzug
Zugseil am Treibmolch, im selben Durchgang wie die Kalibrierung. Beide Enden gekennzeichnet.
- +
Kamerabefahrung
Optional, wenn sichtbar werden soll, wie das Rohr innen aussieht. Zur Rohrinspektion →
Gereinigt wird zuerst. Ein Dorn, der an einem Sandpolster stehen bleibt, liefert einen Befund, der keiner ist, und eine Blase dichtet auf Sediment nicht ab.
Die Einbauanleitung A 535b des Kunststoffrohrverbands sieht die Kalibrierung „nach Abschluss der Dichtheitsprüfung“ vor. Das Zugseil ziehen wir ebenfalls erst nach der Druckprüfung ein, weil ein Seil im Rohr die Abdichtung der Prüfblase stören würde.
Verlangt Ihr Leistungsverzeichnis, vor der Druckprüfung zu kalibrieren, laufen Kalibrierung und Seileinzug in getrennten Durchgängen.
Was Sie bereitstellen
Damit der Termin hält, muss vorab Folgendes geklärt sein.
- Prüfverfahren und Prüfdruck vorgegeben oder freigegeben
- Rohrwerkstoff, Außendurchmesser und Wanddicke bekannt
- Angabe, ob vor dem Verfüllen oder als Abnahmeprüfung nach dem Verfüllen geprüft wird
- Rohrzug gereinigt, oder die Reinigung ist mitbeauftragt
- Rohrenden an beiden Seiten zugänglich, offen und entgratet
- befahrbare Aufstellfläche für die Luftversorgung am Startende
- eindeutige Rohrnummerierung an beiden Enden, oder die Kennzeichnung ist mitbeauftragt
- Ihre Freigabe, falls in Schächte eingestiegen werden muss
Leistungsverzeichnis und Vergabe
Leistungsverzeichnisse im Kabelleitungstiefbau verweisen für die Dichtheitsprüfung meist auf DIN EN 1610. Im STLB-Bau steht eine Position dazu im Leistungsbereich 009 Entwässerungskanalarbeiten, Abrechnungseinheit ist der Meter.
Fragen zur Druckprüfung
Das, was Ihr Leistungsverzeichnis vorgibt. Die Einbauanleitungen für Kabelschutzrohre nennen 200 mbar Prüfdruck bei 15 mbar zulässigem Druckabfall, das entspricht Verfahren LD. Ohne Vorgabe prüfen wir nach LC oder LD.
Formal nicht, sie ist eine Abwassernorm. Die Rohrhersteller verweisen in ihren Einbauanleitungen für Kabelschutzrohre trotzdem auf sie. Wir prüfen mit den Parametern dieser Norm, sofern Sie nichts anderes vorgeben.
Ja. Vergütet wird die Prüfung, unabhängig vom Ergebnis.
Können Sie. Dann prüft allerdings derjenige, der verlegt hat, sein eigenes Werk. Wir sind an der Verlegung nicht beteiligt und halten das Ergebnis je Prüfabschnitt im Protokoll fest, mit Druckverlauf.
Druckprüfung anfragen
Wir melden uns meist innerhalb eines Werktags, mit Rückfragen oder mit Machbarkeit und Angebot.
Für ein Angebot brauchen wir
- Rohrwerkstoff, Außendurchmesser und Wanddicke oder SDR
- Anzahl und Länge der Rohrzüge
- bei Kalibrierung das gewünschte Kalibermaß oder die vorgesehene Belegung
- bei Druckprüfung Prüfverfahren und Prüfdruck, falls vorgegeben
- bei Seileinzug Seilart und Durchmesser, falls vorgegeben
- Ort und geplanter Zeitraum
- ob die Trasse abschnittsweise freigegeben wird
Wenn ein Leistungsverzeichnis vorliegt, reicht der Auszug mit den betreffenden Positionen. Schicken Sie ihn per E-Mail an info@hexbee.de.
